KZM180-420 مخملی ماشین لباسشویی خشک کردن Stenter

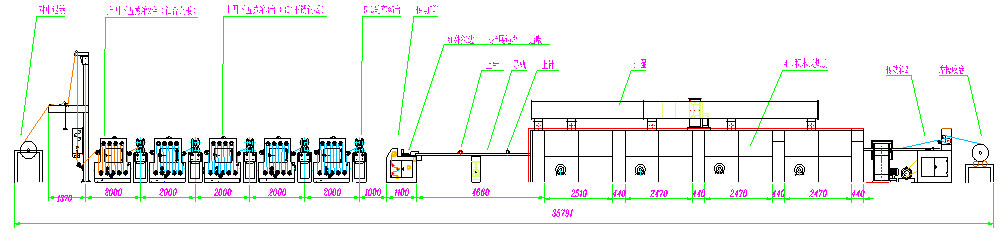

FLOW فنی

بازنشسته ردیابی را به پارچه قاب تا 4 پایین 5 کشتی بخار (ورق آلیاژ تیتانیوم) * 2 + 512 padder * 2 - 4 پایین 5 کشتی بخار (SS304 ورق) * 3 + 512 * 3 padder پلت فرم -bridge -stenter سر - سوزن دستگاه ردیابی تعیین - به ⁴ تنظیم محفظه های الکتریکی stentering - اسپری باد برای خنک - سوزن اجرا - کشش - غلطک دو اصطکاک طرح را تا (با نشانگر طول

پارامتر فنی اصلی

1. عرض موثر: 1800 میلی متر
2. جهت ماشین آلات: سمت چپ و یا راست (اختیاری شده توسط مشتری)
3. سرعت دستگاه: 2/20 متر / دقیقه (30-40 متر / دقیقه نقل قول 303،144 $ است، طول افزایش 12 متر)
4. حالت انتقال: AC هماهنگ سازی فرکانس تبدیل درایو سرعت متغیر
5. فشار بخار: 0.2-0.4Mpa
6. هوای فشرده: 0.2-0.4 مگاپاسکال
7. فشار آب: 0.2 مگاپاسکال
8. آهنگ: آهنگ های عمودی و tentering chain.Pin
9. پارچه در و راه خروج: باز عرض را در، اصطکاک دو غلتکی تا
10. اتاق تعداد و تعداد فن دایره ای: 4 اتاق (3M / اتاق)، 8 * 4KW فن دایره ای.
11. قدرت انتقال اصلی: 15 کیلو وات
12. قدرت نصب شده: 265.1 KW، استفاده عادی 180 کیلووات.

ماشین اصلی از ویژگی های ساختار

• به پارچه قاب

شامل به پارچه لوله، کشنده پارچه، دستگاه مرکزی مادون قرمز، هدایت غلتکی، قاب فولاد کانال و غیره

• تا غلتکی:

پایه و فعالیت را تا غلتکی اتخاذ فولاد کانال جوش ساختار، consiting از فعالیت را تا قاب غلتک، پایه، دستگاه مرکزی کتابچه راهنمای کاربر، سنبه.

• MHX523 باز عرض واشر:

هیئت مدیره جعبه سمت تصویب ورق 3mm ورق آلیاژ تیتانیوم به کار گرفته با برش لیزر، ماشینکاری NC، سطح به ضرب گلوله کشته peening.Guide غلتکی Ф150mm، ضخامت 2mm ورق از فولاد ضد زنگ و ضخامت 2mm فولاد کربن ورق ترکیب پوشش roler.Guide غلتکی 4 پایین غلتکی 5.Up تصویب بلبرینگ از فولاد ضد زنگ بلوک، مهر و موم مکانیکی؛ اسلات با حرارت غیر مستقیم بخار، حرارت یکنواخت، کتابچه راهنمای انتشار water.Flank با دماسنج، سطح و زمین را به 45 زاویه، برای مشاهده.

• 512 padder:

تا بسته بندی ساختار (غلتکی فولاد پایین، غلتک لاستیکی است، نگهداشت)، بازیگران frame.It آهن استفاده چرخ دنده جیانگ سو Guomao Guotai و motor.Padder تحمل تصویب ایالات متحده آمریکا از نفوذ bearings.Piston مطبوعات سیلندر هوا، پارکینگ پنوماتیک انجام با قفل غلتکی ، در صورت از دست دادن فشار ناشی از پس دندانه غلتک لاستیکی production.Self ساخته شده از فولاد ضد زنگ کنترل peneumatic box.Euipped با فشار تنظیم سوپاپ، فشار سنج، معکوس دریچه جلو etc.In از به-padder مجهز به 125 میلی متر Acrylonitrile- بوتادین رول لاستیک خم.

• نوع اتاق:

① هوای گرم ciculation کوچک از طریق عبور هوا سر ضربه fabroc به سر، سازمان ملل متحد و پایین جریان هوا عبور هوا را می توان adjust.Building بلوک 4 محفظه نصب 2 fans.Front اگزوز جمعی 2 محفظه یک گروه، قدرت 2.2KW است، در پشت 2 اتاق است یک گروه با قدرت 2.2 کیلو وات، پانل عایق خارج تصویب 1.2 میلی متر ضخامت سرد کاهش می یابد ورق. ضخامت لایه عایق حرارتی 100 میلی متر، پشم سنگ و یا فیبر شیشه ای.

② در اتاق نصب یک رادیاتور، دو فن cicular، droven توسط موتور مقاوم در برابر درجه حرارت بالا.

③ خالص فیلتر پشت رادیاتور، مناسب برای تمیز کردن پس از قطع لرزش، بهبود بهره وری گرما.

④ تزریق مجرای گالوانیزه محافظت لکه زنگ قطره. پلنوم دارای کاربردهای در تنظیم، تنظیم حجم هوا بالا و پایین.

• درایو و مسیر های اصلی سیستم: به پارچه مسیر، AC درایو موتور شفت زبانه دار، جعبه توربین، از جمله درایو های زنجیره ای صفحه سوزن و یا کلیپ های پارچه را از طریق مسیر عمودی و صاف عمل گسترش، زنجیره ای است به طور دائم آگهی ها device.Rail تنش، استفاده از جمعی انتقال HongFang دو سر دارای یک دستگاه جداگانه پیرایش، کاهنده موتور و دستگاه معکوس بالاتر از همه در، مناسب در نصب و راه اندازی و تعمیر و نگهداری.

1. دریچه تنظیم Peneumatic که به حفره های chamber.Two یک سوپاپ، کنترل درجه حرارت کنترل ابزار باز کردن دریچه های تنظیم peneumatic به کنترل درجه حرارت، دقت کنترل درجه حرارت 2 ± ℃ است.
2. خنک کننده و لباس سیستم در حال سقوط: باد خنک کننده (5.5KW)، پارچه را تا تصویب اصطکاک دو غلتک طول بکشد.

تجهیزات الکتریکی

1. کنترل دستگاه تصویب PLC فرکانس کنترل همگام سازی تبدیل transmission.Circuit شکن، کنتاکتور و دیگر بخش های اصلی اتخاذ SIEMENS یا SCHNEIDER famouse نام تجاری.
2. برق پوسته کابینه کشتی: سازه های فلزی، درب واحد، پشت بدون درب مهر و موم شده، سیمان سطح پلاستیکی، بالا با فن جریان محوری و پلیتی جلوگیری drops.Single بعد کشتی الکتریک (واحد میلی متر): ارتفاع x عرض x ضخامت 2000 * 800 * 450
3. اصلی فرکانس انتقال: میتسوبیشی (و یا درخواست شده توسط مشتری) .Fan فرکانس تصویب دنورس دانمارک کاملا متعلق به شرکت نام تجاری.
4. ابزار دما کنترل: Omoron (و یا درخواست شده توسط مشتری).
5. مدار کنترل: شبکه برق توسط ترانسفورماتور جدا ارائه شده، 220V.
6. کار مدار: همه سوئیچ عملیات و بهره برداری اینورتر دسترسی سیگنال PLC گزینه ترمینال ورودی.

تعریف شده توسط کاربر بخش است:

مواد نصب شده است، شبکه در کل، pepeline، تنه، روشنایی، کمپرسور هوا، خط لوله تبدیل شده است، منبع گرما، از آنجا که با مجرای، ماشین پارچه و دیگر تجهیزات متاثر کشیده شده است.
