داغ - پین هوا پلیت ماشین Stenter با عملکرد پوشش برای انواع پنبه و الیاف نساجی

داغ - پین هوا پلیت ماشین Stenter با عملکرد پوشش برای انواع پنبه و الیاف نساجی

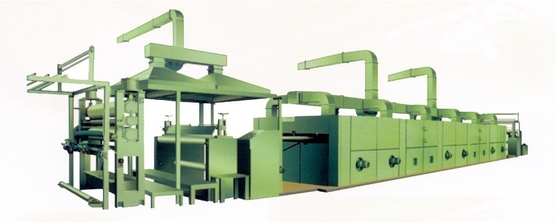

KZM-320 stenter هوای گرم و دستگاه پوشش

کاربرد:

این دستگاه قابل استفاده برای پوشش و خشک کردن پنبه، پنبه پلی استر / فیبر شیمیایی و پارچه بافته شده است. گردش کوچک اتاق و جوی پیشرفته مدولار خشک کردن (کپی از آلمان مونتفورد، رایگان به جمع آوری)، مادون قرمز سیستم تشخیص لبه. کل دستگاه های انتقال تبدیل فرکانس AC رانده می شود، و برد کنترل پل مجهز به دستگاه نظارت تلویزیون.

جریان فرایند فنی

عرض باز تغذیه (برق مکش لبه) → مورد پوشش سر → نوع انتقال پل → لبه مادون قرمز تشخیص → پین صفحه → به 2 جداره مرکز → خشک کردن → آب سرد خنک کننده غلتک نورد قرعه کشی کردن

پارامتر فنی اصلی:

1. نوع: پین stenter صفحه
2. جهت ماشین آلات: به سمت چپ یا راست (مشتری تصمیم می)
3. سرعت دستگاه: 25 ~ 80M / دقیقه
4. ماشین آلات عرض اسمی: 3200mm
5. حالت مدولاسیون: ماشین مجموع محور مدولاسیون، همچنین هر دستی اتاق مدولاسیون با توجه به درخواست
6. دمای طراحی: تبر 220 ℃، با دستگاه درجه حرارت کنترل خود
7. منابع گرما: روغن انتقال حرارت
8. راه آهن: بازیگران 20 # چدن، قطره روغن روانکاری و راه آهن زنجیره ای.
9. پارچه در داخل و خارج از روش: عرض باز کردن در، مرکز نورد
10. روش انتقال: AC انتقال فرکانس همزمان
11. تعداد اتاق و تعداد فن گردش خون: 2 اتاق (3M هر)، 4PCS × فن گردش خون 4KW.
12. قدرت انتقال اصلی: 22KW.
13. مجموع قدرت: 30KW (قدرت شروع)

ساختار دستگاه:

1. قاب تغذیه: تغذیه متشکل از لوله، پارچه سفت قاب، مکش برق لبه، پارچه هدایت غلتکی، قاب فولاد کانال و غیره
2. هوای گرم کوچک سر ضربه گردش خون را از طریق دودکش هوا، مقدار هوا از بالا و پایین دودکش ها هوا سر می توان تنظیم، 2 اتاق ساختمان بلوک.
3. هر اتاق با یک radator، 2 طرفداران گردش خون، رانده شده توسط موتور دمای بالا، مقاومت در برابر.
4. شبکه تصفیه آب و تصفیه در مقابل رادیاتور، آسان برای تمیز کردن پس از توقف، بهبود بهره وری گرما.
5. اصلی انتقال و سیستم راه آهن: تغذیه در داخل و خارج طول راه آهن، موتور 7.5KW AC درایوهای شفت زبانه دار، زنجیره درایو را از طریق کرم مورد چرخ دنده، صفحه پین ​​و یا کلیپ از طریق ساختار راه آهن فولاد، با ثبات در حال اجرا، زنجیره ای با دستگاه ثابت تنش است. مدولاسیون راه آهن درایو جمعی، هر دو انتهای اتاق دارای تنظیمات تنها micromatic.
6. خنک کننده و سیستم doffing: خنک کننده با هوا سرد و خنک کننده غلتک آب سرد، آلیاژها تغذیه است.

پیکربندی اولیه:

تغذیه عرض باز در 1set از

پوشش 1set از ماشین

خنک کننده 1set از ماشین

مرکز 1set از دستگاه نورد

قطعات و ضوابط مراقبت از خود:

1. آب، بخار و دیگ بخار.
2. 5.88 × 105 پا هوای فشرده.

3. شلنگ هوا از تخته درب بالا به اگزوز فن و دریا شلنگ هوا.

4. خوراک کابل از کنترل برق کابینه به دریا.

تیغه و حرفه ای برای دستگاه پوشش

شرح:

1. این دستگاه مناسب برای انواع مختلف از پنبه و الیاف نساجی به روند درمان فن آوری به عنوان پوشش چاقو، خشک کردن، شکل دادن و بسته بندی نوار به منظور دسته بندی های مختلف کالا پوشش نساجی است.

2. ما با استفاده حرفه ای در دراز تنگستن پوشش کاربید چاقو ماشین

A: تیز چاقو B: دهان مربع C: قطره قطره D: J-چاقو

E: نیمه لوله F: کاما پاک کردن چاقو G: هلال H: آرنج
