نوع باز و صفحه نمایش انتقال مستقل چاپگر نوار مغناطیسی

نوع باز و صفحه نمایش انتقال مستقل چاپگر نوار مغناطیسی

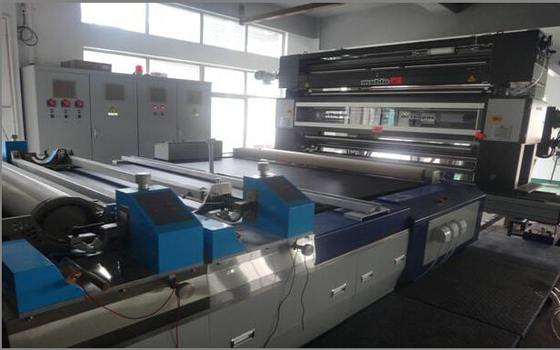

KD180-600 صفحه نمایش روتاری دستگاه چاپ

سازگار با محیط زیست، صرفه جویی در انرژی و راندمان بالا

1. نسبت مشروب کم مصرف آب تا حد زیادی کاهش می دهد.
2. در مقایسه با ماشین آلات رنگرزی سنتی، آب، مصرف کمکی و بخار را می توان با 50٪ ذخیره
3. قدرت کمترین نصب شده است، از این رو کمترین مصرف انرژی الکتریکی است.
4. چرخه رنگرزی سریع، افزایش بهره وری است.
5. عملیات کاربر پسند و تعمیر و نگهداری آسان.

مدل: KD-نوع 1-18 رنگ-4-8 اتاق

جریان فرآیند: تغذیه → لبه هست → چاپ

کاربرد: مناسب برای پارچه پنبه ای، پارچه مخمل و پارچه مخلوط شده است.

پارامتر اصلی فنی و مدل:

1. جهت ماشین آلات: ماشین آلات دست راست (چهره به انتقال تغذیه در سمت راست)
2. ماشین آلات عرض اسمی: 1800-6000mm (حداکثر فرآیند عرض فیبر 5700mm)
3. سرعت پتو: 1 ~ 100M / دقیقه (speed1 طراحی ~ 120 متر / دقیقه)
4. تعداد رنگ: 1/18
5. تکرار سیلندر صفحه نمایش: 640mm-914mm-1020mm
6. حالت چاپ: بسته چاپ نوار مغناطیسی
7. حالت انتقال: سر صفحه نمایش سروو انتقال مستقل است.
8. انتقال doffing باند خود

ساختار دستگاه:

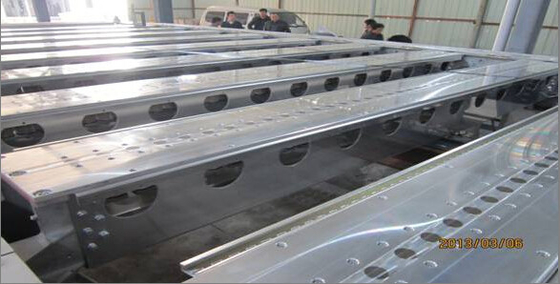

با کیفیت بالا جعبه از نوع ساختار بلوک، 6 رنگ / بخش، کل 3 بخش، 18 رنگ، کاهش دستگاه طول، افزایش مقاومت مکانیکی است. در چهارچوب تصویب فولاد نوع B شکل بین المللی به جوش. بهبود سلامت و ثبات دستگاه کامل.

• درایو اصلی: استاندارد درایو کاهش جعبه، با کیفیت بالا از گروه چاپ انتقال. سطح رانندگی درمان بافت سخت کار کردن غلتکی و فسفر ورق نیکل. اطمینان از چاپ با کیفیت بالا. ساختار مکانیکی ساده باعث می شود نگهدارنده بسیار مناسب است.
• تصحیح انحراف از باند هدایت: پایداری باند هدایت بر اساس راهنمای قرقره، تحت شرایط خوب deflashing زمان بندی و نصب و راه اندازی باند هدایت درست است، این سازمان می تواند مطمئن بهره برداری پایدار از باند هدایت است.
• جدول مغناطیسی: جدول مغناطیسی حرفه ای فراهم می کند نفوذ چاپ eveness، جدول مغناطیسی شدن طراحی CAD-CAM از نوع سیم پیچ elctromagnetic است، دقت بالا انقباض مکانیکی باعث می شود خمیر چاپ نفوذ یکنواخت، هیچ سمت چپ، وسط، chromatism راست، تعمیر و نگهداری رایگان.
• پوشش: ماشین ترموپلاستیک یا هیدروسل (مشتری هر نوع را انتخاب)، ضخامت چسب وقتی که پوشش قابل تنظیم است.
• صفحه نمایش چاک سر: کششی بالا تحمل هواپیما است که مناسب برای جهت اجباری و بهبود عمر.
• پمپ رب: ضد زنگ بدن پمپ فولاد، مجهز به نوع دستی و اتوماتیک کنترل، کنترل سطح از طریق خمیر مایع اهرم پروب و PLC.

سیستم درایو اصلی گروه چاپ انتقال:

می توانید از تکنولوژی و 485 ارتباطات، داده های اساسی در کامپیوتر بالا، حالت کنترل سرعت پردازش متمرکز و کنترل هر سروو موتور سر صفحه نمایش، دستیابی به همزمان چاپ به حفظ شوید که بهره وری چاپ. تمام اطلاعات از طریق رابط انسان و کامپیوتر، مناسب به مشتریان نشان داد برای کار و مدیریت. این سیستم تحت شرایط درجه حرارت بالا، رطوبت بالا، خوردگی قوی، دخالت قوی قابل اعتماد است.

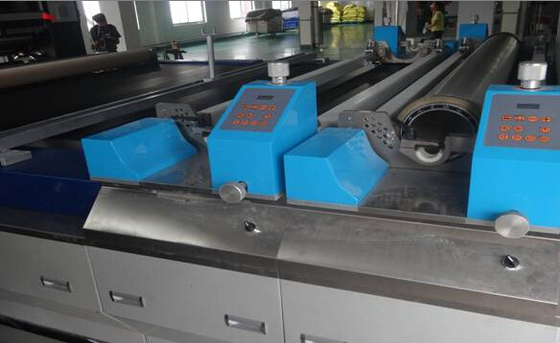

سر صفحه نمایش درایو مستقل:

1. سروو موتور می توانید ثبت نام دقت بالا از صفحه نمایش چرخشی در دایره 360 درجه کنترل، انباشته تفاوت کد خطا است که در داخل 0.08mm.Controller از پانل عملیات اصلی می تواند تغییر به مبادله راحت و به طور مستقیم.
2. عملکرد بالا روند مبدل سرعت رمزگذار کنترل حلقه بسته. دیگر موتور انتقال با استفاده از تبدیل جهانی؛ تبدیل نوع مقدار آنالوگ به سیستم نوع مقدار دیجیتال برای اطمینان از سیستم های همزمانی دقت کنترل.

کنترل الکترونیکی از هندپیس داخلی: چاپ واحد مجهز به سروو موتور مستقل، پیشرفته AC سروو درایور، هر واحد مجهز عرض اتصال کابل های پیش ساخته، از طریق ارتباطی فیبر نوری به حفظ شوید که دقت چاپ چاپگر، سیستم برق بسیار آسان برای تعمیر و نگهداری.

جعبه اتصال اصلی: مورد استفاده برای کنترل ولتاژ، توزیع مدار، کنترل درجه حرارت اتاق و غیره

عملیات و نظارت بر سیستم: صفحه نمایش لمسی کنترل متمرکز (علاوه بر مجهز به یک مجموعه ای از کنترل را فشار دهید همراه با صفحه نمایش لمسی). سرعت دستگاه، خروجی، توقف و پارامتر های فن آوری و غیره صفحه نمایش متمرکز؛ صفحه نمایش لمسی همچنین می توانید مجموعه پارامتر سرعت ثبت نام ارائه، ثبت نام پارامتر، دقت قرار دادن، عامل همزمان، مناسب برای مشتریان برای طراحی و تغییر با توجه به درخواست محصولات.

خشک کردن قطعات:

حالت اتاق: قدرتمند باد پاش، سه لایه هوای گرم خشک کردن (طول پتو کارآمد عبور از 54M است)

منبع حرارت: حرارت دادن روغن

تعداد: 4-8 اتاق

گردشی انتقال فن: موتور نوع افقی مقاومت حرارتی F-سطح، پر کننده نفت طولانی است.

کمربند صفحه نمایش: تفلون مقاومت شبکه حرارتی ≦ 250 ℃

ساختار اصلی اتاق:

حالت تغذیه: تغذیه تخت می باشد.

فاصله بین اتاق و پردازنده مرکزی: ≤500mm

حالت پتو عبور: اتاق پاس 3 لایه از طریق پتو

طول اتاق: اتاق است طراحی مدولار، طول 3M / اتاق است

گردشی فن: هر اتاق مجهز به بخش فن گردش مستقل، گردش موتور فن 7.5KW (AC فرکانس کنترل تبدیل 15KW * 6 اتاق) است،

مقدار هوا و هوا پاشش: هر مقدار از محفظه هوا 12500m ³ / ثانیه، هوا اسپری لوله هوا اسپری در اطراف است از بالا و پایین (سر بالا پتو به سر دمیدن، ضربه پتو وسط از بالا به پایین)، هوا اسپری دهان است با هدایت هوا سردرگم و گیج ساختار مربع، حداکثر. سرعت هوا / 8-12m است.

کمربند صفحه نمایش تعداد: یک عدد، وارد آمریکا تقویت شیشه مواد فیبر، سطح پوشش داده شده با تفلون، داخلی پردازش، لبه تقویت، اتصال تسمه صفحه نمایش است که خروج نوع سریع جفت قطع؛

صفحه نمایش کمربند انحراف یکسو و تنش دستگاه: هر کمربند صفحه نمایش با دو حد سوئیچ در سمت چپ و سمت راست، یکی از این محدودیت از پایان رای انحراف تصویب سوئیچ مکانیکی، یکی دیگر از کمربند صفحه نمایش کنترل حفاظت انحراف از پایان رای صفحه نمایش انحراف کمربند انحراف پنوماتیک تصحیح، تنش است به سمت چپ است و راست دو سیلندر کشش؛ کمربند صفحه نمایش زنده غلتکی فولادی، بدون درز پوشش لوله روی سطح است.

رادیاتور: هر اتاق مجهز به دو رادیاتور (تابش لوله ф58mm است * 1100mm، لوله آلومینیوم نوع فیلم آلیاژها، لوله درونی ф32mmR لوله های فولادی، ضخامت دیوار 2 میلی متر، جلو و آرایش تماس متقابل، کل 40 منطقه منشعب 120 متر ² / بخش است) .

حداکثر. درجه حرارت اتاق: 150 ℃ ~ 220 ℃، قابل تنظیم.

دمای اتاق: دندانه دار کردن ساخت و ساز فولاد تشکیل، تخته درب ورق فولاد Q235 سرد رول با ضخامت 1.2 میلی متر است. حرارتی محافظ ضخامت پوشش 100mm میرسیم، بشقاب دانه های خیلی ریز الیاف شیشه نیمه سخت (شامل بالا اتاق و پایین)؛ هر پایین محفظه با پنجره های مکمل هوا؛

دما سیستم خود کنترل خودکار: جلو و عقب اتاق دو مجموعه از روغن داغ شیر کنترل برقی، درجه حرارت های PT100 مقاومت نیکل پلاتین از طریق ابزار کنترل دما کنترل می شود.

فن اتاق اگزوز: سه مجموعه از طرفداران استاندارد اگزوز گریز از مرکز، موتور 2.2KW قدرت * 3؛

اتاق سیستم رانندگی اتاق بازرگانی باید دو مجموعه از دستگاه انتقال (ژاپن ICHINOSE)، یک مجموعه اتاق انتقال کمربند روی صفحه نمایش است (شامل 7.5KW موتور، کاهنده و مبدل فرکانس)، یکی دیگر از رسم کردن انتقال است (شامل موتور 2.2KW، کاهنده و فرکانس مبدل)؛

پیکربندی اصلی:
