بافتنی نساجی ماشین لباسشویی باز - پارچه عرض ماشین لباسشویی

بافتنی نساجی ماشین لباسشویی باز - پارچه عرض ماشین لباسشویی

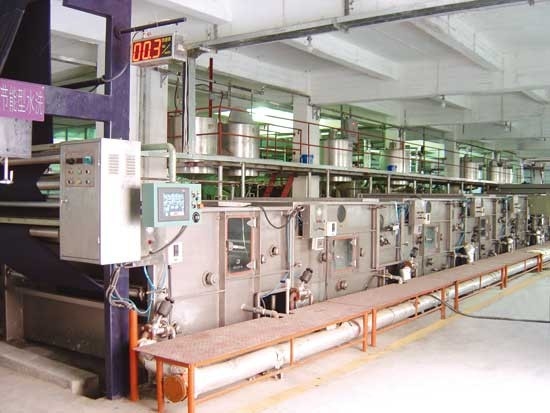

نوع KD-220 با انرژی کارآمد نوع بافتنی ماشین لباسشویی باز عرض

کاربرد:

این دستگاه به طور عمده برای پس از چاپ پس پنبه شستشو استفاده می شود، ترکیب پارچه کشباف و بافته شده الاستیک. همچنین برای پارچه شیمیایی مانند اسپندکس برای درمان قبل از deoiling و soaping بعد از رنگرزی.

روند فنی دستگاه کامل:

قاب تغذیه گسترش عرض (پیوست محور دستگاه) → تنها واشر چرخ درام → دو چرخ درام ماشین (پنج گروه) → تنها درام چرخ واشر → هیئت مدیره صفحه نمایش نوع بند جعبه چرخ A → هیئت مدیره صفحه نمایش نوع بند جعبه چرخ B → دو چرخ درام واشر (دو گروه) → دو غلطک padder → باز عرض کشت دامنه

پارامتر اصلی فنی و مشخصات:

جهت 1، ماشین: چهره به قاب تغذیه، سمت نیروی محرکه به عنوان دستگاه دست مشاهده شده است.

2، عرض: 2200mm

3، سرعت فرآیند: 10 ~ 15M / دقیقه

4، Soaping yarding: محتوای پارچه 200-300m زمان 15-20min است.

5، فشار بخار: 0.4MPa

6، فشار هوا فشرده: 0.4MPa

7، درایو الکتریکی (برق) تبدیل فرکانس AC، PLC کنترل است.

8، اندازه شکل: 39965x3800x3250mm

شخصیت اصلی:

این دستگاه حذف جاری شدن سیل و ناخالصی تحت لباسشویی نیروی بی رحم، بازده unhair خوب، ترشحات کمی از فاضلاب، محیط زیست ماشین نوع پسند.

پارامتر های فنی و ساختار ماشین آلات واحد اصلی:

1، تغذیه قاب: ساخته شده از ورق فولاد edgefolded، مجهز به قاب تنش، راهنمای غلتکی، دستگاه متصل محور.

2، تنها درام واشر چرخ:

یک عدد از صفحه نمایش درام شکل با dia.φ780mm، سطح غلتک مجهز به 6 عدد لوله حمام، حلقه درونی pumb گردش، 3KW قدرت، چرخش 2960rpm سرعت؛ حجم گردش خون 50T / ساعت است.

دو عدد غلطک درایو (dia.φ300mm) "Ω" شکل عبور از پارچه با 780mm درام، هماهنگ با رول سرمازدگی عمل، مجهز به یک مجموعه ای از سنسور، 1 عدد غلتکی درایو جدا قبل از به nip.Temperature 90 ℃، جعبه مواد SUS304 ورق 3mm، سقف با پوشش، مهر و موم از ساختار مهر و موم آب است، دو طرف پنجره را می توان به نگاه کرد و باز (آب بندی حلقه نوار اتصال بدون درز) چرخ .Rotating تصویب خارجی بلوک ضد زنگ فولاد بلبرینگ، mechnical لوله seal.Steam حرارت مستقیم ( با صدا خفه کن)، نمایش درجه حرارت داخل جعبه، پنوماتیک دریچه خونش میرود کنترل می شود.

3، Douuble چرخ درام واشر:

دو عدد از صفحه نمایش درام شکل با dia.φ780mm، سطح غلتک مجهز به 6 عدد لوله حمام، حلقه درونی pumb گردش، 3KW قدرت، چرخش 2960rpm سرعت؛ حجم گردش خون 50T / ساعت است.

سه عدد از غلطک درایو (dia.φ300mm) "S" شکل عبور از پارچه با 780mm درام، هماهنگ با رول سرمازدگی عمل، مجهز به یک مجموعه ای از سنسور، 1 عدد غلتکی درایو جدا قبل از به nip.Temperature 90 ℃، جعبه مواد SUS304 ورق 3mm، سقف با پوشش، مهر و موم از ساختار مهر و موم آب است، دو طرف پنجره را می توان به نگاه کرد و باز (آب بندی حلقه نوار اتصال بدون درز) چرخ .Rotating تصویب خارجی بلوک ضد زنگ فولاد بلبرینگ، mechnical لوله seal.Steam حرارت مستقیم ( فولاد ضد زنگ شیر پنوماتیک)، نمایش درجه حرارت داخل جعبه، پنوماتیک دریچه خونش میرود کنترل می شود.

4، صفحه خالی جعبه چرخ بند:

کنترل درجه حرارت 300-350m.Automatic: مواد جعبه SUS304 ورق 3mm، صفحه خالی نوع صحن هیئت مدیره چرخ yarding، درجه حرارت 80 ℃، محتوای پارچه است.

دو بار تثبیت: درجه حرارت متوسط ​​و تثبیت درجه حرارت بالا، مجهز به فوم دهان تمیز برای جلوگیری از لکه های رنگ.

5، MH596A دو غلطک padder (5T)

متشکل از ورق فولاد و مربع غلتکی tube.Top: Φ300mm (خارج با NBR پوشش داده شده)؛ غلتکی پایین: Φ300mm (خارج با NBR پوشش داده شده) (درایو)؛ حالت فشار: سیلندر اهرم نوع؛ مکانیزم چرخ دنده کاهش جعبه، 5.5KW AC دوبلکس موتور کوپلینگ زنجیری drive.Equipped اسپری عرض و نوار سپر.

6، قاب برداشت: ساخته شده از ورق فولاد edgefolded، با غلتک لاستیک و دستگاه دامنه.

7، قطعات یدکی: فروشنده تولید با توجه به طراحی نقاشی خریدار.

قطعات مشتری مراقبت از خود:

1، هوا ایستگاه فشرده سازی و یا کمپرسور هوا.

2، خط لوله در خارج از دستگاه.

3، پل کابل و مدار اصلی خارج کابینه کنترل.

جریان فرآیند
