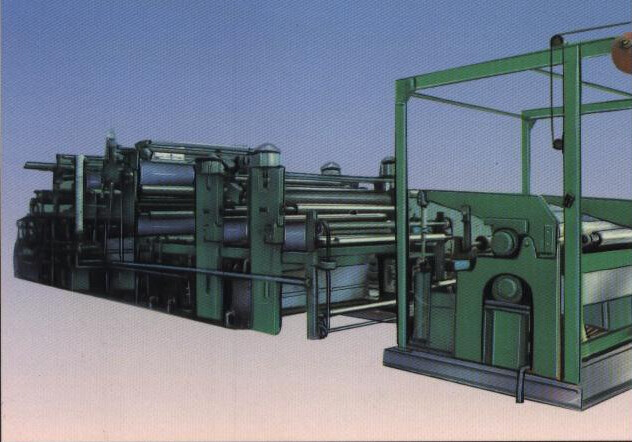

ماشین لباسشویی LMH694 نوسان

کاربرد:

این دستگاه مناسب برای هدف شستن پنبه، الیاف شیمیایی و مخلوط پارچه پس از چاپ و رنگرزی است. به ویژه مناسب برای چاپ، رنگرزی راشل پتو، پتو اکریلیک، نخ پتو، حوله و سایر پارچه های سنگین پس از شستشو.

مشخصات اصلی

نوع: چپ دست یا راست

عرض اسمی: 1800،2000،2200،2400mm

سرعت کار: 5-30 متر / دقیقه

شیوه نوسان: در نوسان زمان و نوسان درام.

شیوه رانندگی: مبدل AC چند واحد همگام سازی رانندگی.

قدرت نصب شده: 68kw

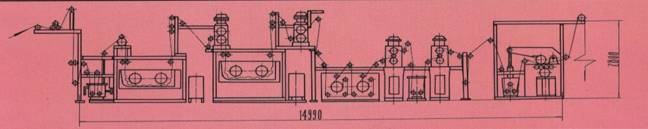

ابعاد بیرونی: 16،990 × (W + 2800) × 2800mm

نوسان و شستشو ترکیب لیست دستگاه بسته بندی.

1 محور باز تغذیه ورودی

تانک 2 شیب دو فوقانی دو پایین، بالا و قطر غلطک، پارچه هدایت پایین تر Φ125، چاه سر توسط فولاد ضد زنگ ساخته شده

بلبرینگ بالایی یاطاقان نساجی UCP207، بلبرینگ کمتر است به خصوص با هیچ شماره انواع ساخته شده، ساخته شده است در گرافیت حلقه درج (قطر سوراخ شفت 35 میلی متر است)

3 MH691-260 2 اب میوه گیر غلتکی، غلتکی رانندگی isΦ250 قطر

سختی لاستیک غلتکی رانندگی 90º است، سختی لاستیک از رانده غلتکی 82º-85º است.

2 پایان تحمل از غلتکی: 3612، قاب، روغن sealingΦ60 × Φ90 × 12 (1PCS)، Φ100 × Φ75 × 12 (4PCS)،

با فشار دادن cylinderΦ160 پنوماتیک × 70، حلقه کلیپ برای پایان غلتکی بلبرینگ isΦ60

موتور سرعت کاهنده: BWD13-15-4KW پین مکانیزم سرعت دنده کاهنده

4 سرعت تنظیم تا کم برطرف کننده

ماشین آلات نساجی پا بالا UCP207

صندلی بلبرینگ، قطر غلتک پارچه هدایت Φ125، سیلندر گردشی MP2-63 * 150، تک گوش در نوع حلقه دم، سنسور زاویه FJZ-X.

5 MH502-260MH502-260 دهان باز مخزن فولاد ضد زنگ، صندلی بلبرینگ غلتکی هدایت بالا و پایین همان مخزن شیب کوچک هستند

6 درام دور مخزن نوسان

غلتکی نوسان از قطر Φ350، سطح Φ12 سوراخ پانچ، دو سر آب بندی Φ65 (ژجیانگ JIASHAN minhua آب بندی با تکنولوژی شرکت با مسئولیت محدود) صندلی پایان شفت بلبرینگ همان غلتکی هدایت از مخزن شیب کوچک هستند. موتور سرعت کاهنده: BWD13-23-4KW پین مکانیزم سرعت دنده کاهنده

7 دایره داخلی هشت وجهی rollerΦ350، sealingΦ65 مکانیکی، سایت تولید همان درام دور مخزن نوسان است.

بالا و پایین هدایت diameterΦ125 غلتکی، بالا هدایت غلتک UCP207، غلتک هدایت پایین همان مخزن شیب کوچک هستند

موتور سرعت کاهنده: BWD13-23-4KW

8 بالا و رولر اب میوه گیر پایین تر، قطر isΦ350

سختی لاستیک غلتکی رانندگی 90º است، سختی لاستیک از رانده غلتکی 82º-85º است.

2 به پایان می رسد تحمل از غلتکی: 3612، قاب، روغن sealingΦ90 * 120 * 12، Φ105 * Φ130 * 12 (4PCS)،

موتور سرعت کاهنده: BWD14-23-7.5KW (4 polars) مکانیزم پین کاهنده سرعت دنده

سیلندر پنوماتیک مطبوعات است Φ200، کلیپ بهار شفت Φ90 است

ذخیره سازی 9 فیبر

فیبر ذخیره سازی diaΦ200 قاب، UCP208 صندلی بلبرینگ ماشین آلات نساجی

موتور سرعت کاهنده: BWD11-11-1.5KW.
