صفحه نمایش چرخشی پارچه ماشین آلات رنگ برای کشباف یا بافته شده خشک کن پارچه

صفحه نمایش چرخشی پارچه ماشین آلات رنگ برای کشباف یا بافته شده خشک کن پارچه

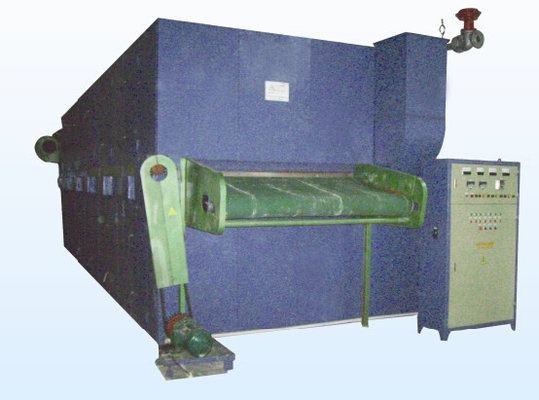

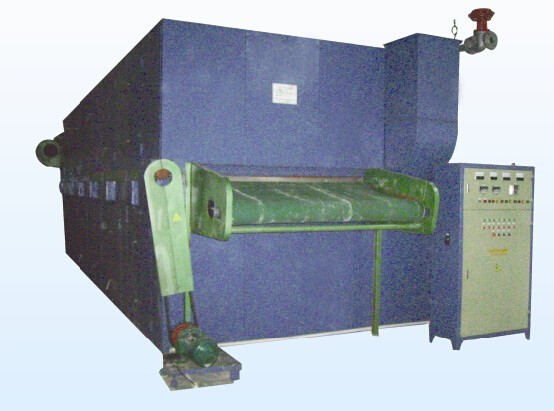

نوع KD-R456 خشک کن های دوار صفحه نمایش

کاربرد

این دستگاه تغذیه بیش از حد دستگاه، مناسب برای خشک کردن پارچه کشباف و پارچه بافته شده است.

اصل کار

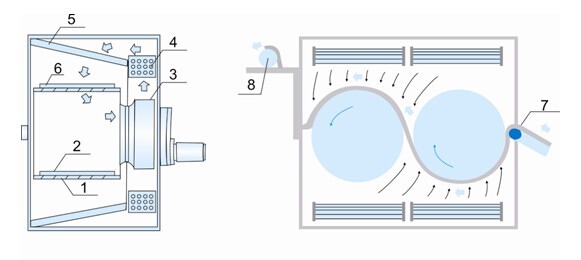

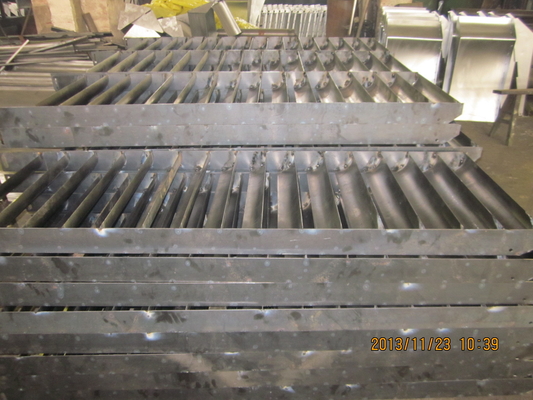

روتاری (قسمت 1) است مشت زدن سیلندر، نیمی از صفحه نمایش های دوار است مهر و موم ورق (قسمت 2) مسدود شده است. دو صفحه نمایش های دوار همسایه مقابله چرخش، بشقاب مهر و موم ثابت است. هوا پس از گرم در گرم (قسمت 4) توسط فن گریز از مرکز (قسمت 3)، از طریق صفحه راهنمای (بخش 5) به لایه پارچه خاکستری (قسمت 6) برای گردش خون، صفحه راهنمای (قسمت 5) یکنواخت توزیع هوای گرم در امتداد خاکستری جهت عرض پارچه. پارچه ای خاکستری تحویل به اولین صفحه نمایش چرخشی از طریق حمل و نقل شبکه (قسمت 7)، بلافاصله توسط هوا در سطح پایین تر از صفحه نمایش چرخشی جذب می شود، پارچه خاکستری رنگ در محل اتصال دو صفحه نمایش های دوار به سطح صفحه نمایش چرخشی دوم منتقل شده است. پارچه خاکستری dryed از طریق تحویل به خارج از دستگاه. پارچه dryed یکنواخت، به دلیل آن هر دو طرف به تناوب dryed است.

اصل گردش هوا در خشک کن های دوار روی صفحه نمایش عملیات ضد فعلی گردش گاز خروجی است. هوای تازه indrafted از صفحه نمایش چرخشی عقب و مخلوط شده با هوا گردش است. پس از حرارت دادن، استفاده از چرخه، بخش هایی از هوا جذب به صفحه نمایش های دوار قبل، حرارت به طور مداوم وارد کنید، سپس آب را جذب، رطوبت هوا به تدریج افزایش می دهد، به دستگاه بیرونی توسط عمل نیروی گریز از مرکز، مرطوب پارچه خاکستری ملاقات با مرطوب ترین داغ مرخص مرطوب هوا، سپس جذب مجدد رطوبت از پارچه خاکستری به تدریج به پایین، دمای بالا گرفتن و ملاقات هوای تازه با دمای پایین تر در خروج از صفحه نمایش چرخشی، درجه حرارت پارچه خاکستری قطره.

مشخصات محصول

1. با توجه به درخواست مشتری، دستگاه را می توان با دست یا ماشین دست راست به سمت چپ، سرعت طراحی 5-60m / min است. ماکزیمم پهنای کار 1800-2200mm است.

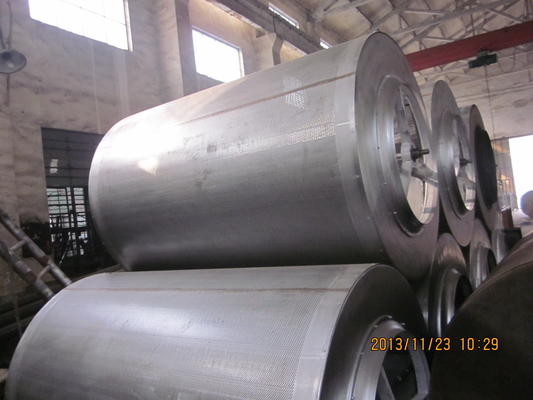

2. قطر. از صفحه نمایش چرخشی 1400mm، ورق فولاد ضد زنگ با ضخامت ضخامت 2mm، پانچ ضخامت 2mm است.
3. فن: فن های گریز از مرکز، با قطر 1200mm است، 730 دور در دقیقه.

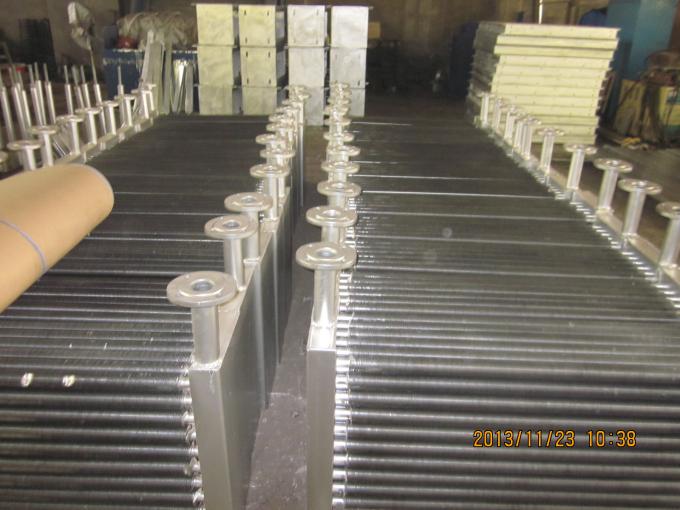

4. بخاری: تنش چند لوله لوله فولادی بدون درز با قطر 25 * 2 پیچیده شده، پوشش داده شده با نوار چسب آلومینیومی، ضخامت 0.4MM، حرارت بخار یا روغن نوع گرمایش.
5. Netcom در موتور رانندگی، موتور، کاهش جعبه (Changzhou جیانگ سو، چین) 4KW-4P-7: 1، 1 مجموعه ای، موتور فن: 3 عدد، 4P-11KW، نگهدارنده 3pcs، 4P-7.5KW (تغذیه و خروجی در دو انتقال هستند )
6. حفظ حرارت بشقاب مهر و موم در خارج دستگاه 50 میلی متر ضخامت دارد.

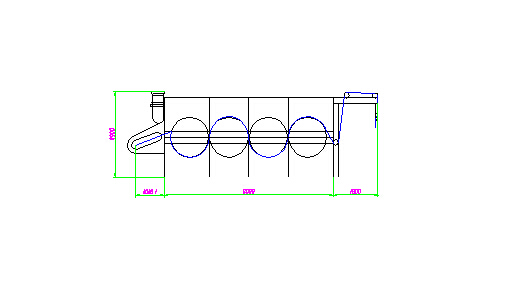

7. ابعاد (عرض کاری 1800mm)، بزرگ دوار LWH صفحه نمایش: 12 * 4 * 2.9m.
8. تجهیزات برق: دستگاه های الکتریکی عنصر (CHINT ژجیانگ) + 1 مجموعه ای از فرکانس 3.7kw تبدیل + 3 مجموعه از فرکانس 18.5KW.
