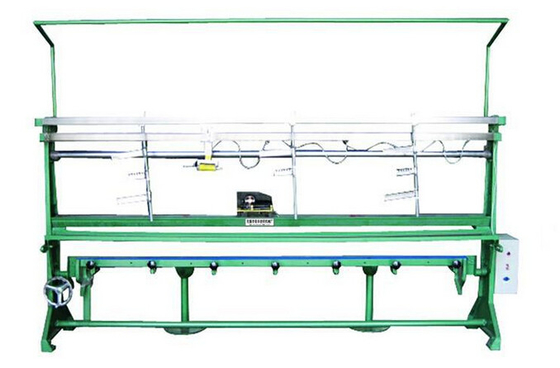

8-16 خطوط ماشین تضریس خودکار / نخ ماشین آلات رنگرزی با 3 × 10 × 70 میلی متر

8-16 خطوط ماشین تضریس GA177 خودکار / نخ ماشین آلات رنگرزی با 3 × 10 × 70 میلی متر

کاربرد:

این نوع از دستگاه را می توان به پیش نویس heddle، نقاشی در و میله دار که هر دو اعمال

هدف تضریس:

تضریس به معنی نخ باید موضوع را به سوار نخ، heddle و فولاد نی در انطباق با ساختار نخ اصلی می شود قبل از آسانسور به دار، به منظور شکل دادن به ریخته برای بافندگی و شاتل معرفی ABB به ریسمان پارچه مورد نیاز است.

روند تضریس طول می کشد آخرین جایی در نخ فرآیند آماده سازی؛ آن را ساده اما بسیار مهم است. از آن خواهد شد را از نفوذ و آسیب، اگر ما توجه به این روند پرداخت نمی کند. تضریس به طور خودکار به معنی تنها زمان و صرفه جویی در بهره وری نیست، بلکه به معنای علاقه به طور مستقیم اقتصادی است. این دستگاه می تواند به عنوان تجهیزات ایده آل برای تضریس در فرایند بافندگی نظر گرفته شود.

از ویژگی های اصلی مکانیکی:

این دستگاه دارای ساختار ساده و دقیقا حرکت، تقسیم نخ پایدار است و به طور واضح. به راحتی اندازی و نگهداری. این نرم افزار diversiform (با شاتل یا بدون شاتل.)

از ویژگی های فنی اصلی:

1 نوع: پیش نویس به طور خودکار heddle، نقاشی در و نی.

2. قطره چکان های موجود: 6 خط.

3. موجود heddle؛ 8-16 خطوط.

ارتفاع 4. فولاد نی؛ 150 mm≥mm (قابل تنظیم)

در دسترس فلنج پرتو بافندگی حداکثر. قطر: ≤1200 درجه

5. 3 × 10 × 70 میلی متر

6. چاک: D400-4A آهنربا کاری موجود 3 × 10 × 100 میلی متر (بدون شاتل) 3 × 10 × 70 میلی متر (با شاتل)

7. مکانیزم خودرو: به طور خودکار پخش (مدل: 88-21 1 عدد.)

به صورت خودکار چاک (مدل G177-0300 1stand)

به طور خودکار دستگاه نی (مدل 0400 1 پایه)

بعد 8.Overall و وزن

توجه: بالا شامل چراغ های فلورسنت، عرض شامل پایه پیچ و تاب دستگاه بافندگی.

اصل کار:

این سیستم متشکل از راهنمای rail0114، قطعات ترکیبی 0300، پیچ D000-1،4 حلقه برق نی (یا ترمز خدمات) و غیره

اصل کار: نصب آهنربا ابدی برای اتصال قطب الکترومغناطیسی و راه اندازی بهار تنظیم مجدد در سر کاری، سوئیچ تماس نصب شده در دسته تضریس سوزن. روشن کردن سوئیچ بر روی دسته (یا ترمز خدمات)، در حال اجرا الکترو مغناطیس، ابدی آهنربا لمسی سوار نخ و گرفتن سوار نخ و تنظیم مجدد در بهار، در اینجا همه سوار نخ خواهد شد تقسیم و حلق آویز در ارتفاع امتیاز به دیدار فرآیند ماشینکاری. این را به عنوان به طور کامل حرکت در نظر گرفته. نگاهی به حرکت تبدیل می شود به طور مداوم.

به طور خودکار سیستم تقسیم

این راهنمای rail0122A، پخش (مدل 88-2) و غیره تشکیل شده است.

اصل کار: راه اندازی پخش برای هدایت راه آهن، به نوبه خود بر روی منبع تغذیه، موتور شروع در حال اجرا، و تقسیم نخ از طریق قطب درایو کرم و تقسیم پیچ، 3times کاردینگ و 2times تنظیم توسط پیچ نخ نخ را به تقسیم حلزون از طریق فهرست به نوبه خود و گسترش خواهد شد، هنگامی که آن را پاسخگویی به نیاز و اولین سوئیچ تماس نخ لمسی، درایو اهرم لینک، مدار قطع، موتور متوقف شد، پس از تضریس نخ، اهرم لینک خواهد شد بهار تنظیم مجدد، مدار را روشن، موتور شروع به دویدن. نگاهی به حرکت تبدیل می شود به طور مداوم.

ارتباط بین سوئیچ چرخ کرم، کرم اهرم و تراکم نخ.

به منظور ایجاد نخ دقیقا تقسیم و کاهش سر خالی و دو، چرخش تقسیم پیچ باید مطابق با روند راهنمای به بعد نگه دارید. اگر نه، از آن خواهد شد روند هدایت کندتر است. از این رو، باید آن را چرخ کرم و اهرم کرم (0918،1917) که پارچه تغییر کرده است را تغییر دهید. به آنها با یکدیگر مطابقت دارد.

محاسبه فرمول:

تقسیم چگالی پیچ پرتو چرخش بافندگی: (1 عدد / تی: تقریبا 100cm) = 10 × بعد trechometer (سانتی متر)

مدار:

این دستگاه اتخاذ کنترل commutate سیلیکون، را 220V یا 380V منبع تغذیه AC را به 12V و یا منبع تغذیه 36V کم فشار ایمنی AC، جایگزین سنتی 522 رله و جلوگیری از آتش خطرناک است. تحقیق و توسعه و کاربرد آن متعلق به مهندسان ما.

ضمیمه مدار.

قطعات یدکی:

چرخ سوئیچ کرم: (0918) کرم: 15T، دندانه 18t، 28T، 35T (اختیاری 2 مجموعه)

کلیپ تار: 1 قطعه

کلیپ Heddle: 1 قطعه

سوزن 4 تضریس:

آهنربا 2 چاک (D415)

بهار 2 تنظیم مجدد (0308)

بهار 2 تنظیم مجدد (0915)

مدارک ضمیمه شده

آموزش، طرح مکانیسم و صدور گواهینامه

نگهداری:

برای اینکه پاکی در مورد ماشین، هر تغییر باید تمیز نگه دارید و روان روزنه نفت به کاهش ساییدگی و پارگی. نیاز تعمیر و نگهداری برای استفاده روزانه:

8 ساعت.

تمیز و روغن: هر تغییر مکان

بررسی و بازرسی: هر هفته

پاک کردن و تعمیر: هر ماه
