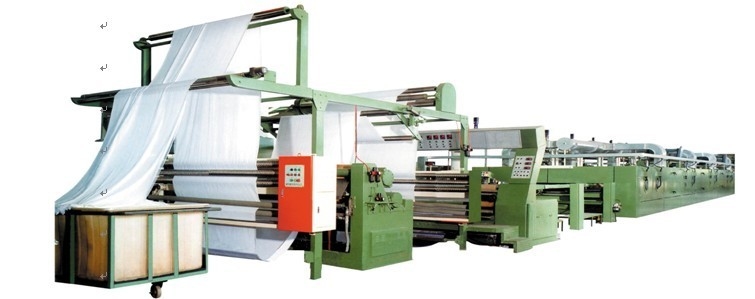

KZM-220 گره پارچه stenter هوای گرم دستگاه تنظیم

(سیستم نفت انتقال) اتاق 5 بخش

روند :

ورود عرض باز → قاب پارچه تنگ → لبه مادون قرمز، مرکزی → padder غلتک دستگاه → خودکار صاف پود → پایین بیش از خوراک پیچ صرف → بالا از تغذیه → E + لبه L تشخیص لبه → E + L چهار انگشت لبه دستگاه uncurler → سنجاق در → محفظه برای گرما تنظیم → → خنک کننده با هوا سنجاق کردن → coolingφ570 آب * 2 → جبران، E + L پارچه دستگاه گویدر → دوز از (نوسان برداشت به J-جعبه) / قابل بافت

بخش پارچه ورود:

غلتک 1. MH591-220 padder

2. خودکار دستگاه پود صاف

3. پارچه اصلی: پارچه های بافته شده

4. عرض اسمی: 220 سانتی متر

5. عرض کارآمد: 70-200 سانتی متر

6. محدوده سرعت مکانیکی: 10-100 متر / دقیقه

منبع 7. گرمایش: روغن انتقال

8. زنجیره انتقال: زنجیره پین ​​صفحه

9. فشار هوا: بالا 0.5MPA

10. Infeed وسیعی غذا بالا: -10٪ تا 30٪

11. Infeed وسیعی غذا کمتر: -10٪ تا 30٪

12. PLC: زیمنس، آلمانی

13. فرکانس: درایو اصلی زیمنس، فن فرکانس است: دانفوس "HOLIP" از دانمارک

بخش پارچه ورود:

1. پارچه ورود بالا به واحد

E & L پارچه سیستم پارچه گویدر

از جمله چرخش غلتک تنش و گسترش دسته تنظیم، بازوی بلند 1400mm طول دارد.

تاب در داخل بازوی بلند.

دو درایو گسترش غلتکی (جدا غلتکی seperating)

عرض هیئت مدیره سنسور

یک جفت غلطک راهنمای مرکز، سطح متشکل از بسیاری از صفحات، که جانبی نقل مکان کرد.

قطعات کمکی و درایو

پارچه خشک یا مرطوب

2. دستگاه راهنمای پارچه

شناور جبران تنش های دوار، کنترل سرعت غلتک padder.

Padder غلتک: MH591-180

3.two غلتکی غلتک padder

1. نوع غلتکی چوله
2. پوشش و حفاظت از پرتوهای قفسه
3. رول انحراف ساخته شده از فولاد ضد زنگ

4. دو قطر بزرگ فشار سیلندر اطمینان فشرده سازی یکنواخت و کارآمد
5. غلطک فشار:
6. غلتکی فشرده سازی فعال پوشش داده شده لاستیک سخت، سختی از 85 درجه سانتی ساحل
7. غلتکی فشار منفعل پوشش داده شده لاستیک سخت، سختی از 80 درجه ساحل

8. فعال غلتک لاستیک سخت، درایو موتور 11KW

4.padder مخزن شیمیایی غلتک

1. پنوماتیک و کاهش
2. کنترل سطح با دستگاه کنترل سطح
3. عرض غلتکی: 1800mm

4. قطر از غلتکی: 350mm

5. قدرت مجموع فشردن تا 7 تن.
6. دستگاه واژگون کننده در مخزن فاضلاب سریع

5. صاف پود

دستگاه تنظیم Stenter همراه با زنجیره برگشتی افقی

6. پارچه تغذیه و بیش از خوراک دستگاه

پارچه پلت فرم تغذیه و کار پلت فرم

غلتکی کشش بالا، کشش پایین غلتکی

درایو 2.2KW دو غلطک کشش

استفاده از گیربکس تنظیم دو انتقال غلتکی کشش تنش میان پارچه

حداکثر نرخ طراحی بیش از خوراک + 40٪

در مقایسه با سرعت تسمه نوار نقاله

دو غلطک بسط، درایو 1.5KW

خالکوبی مارپیچی فولاد ضد زنگ

دو پود غلطک قابل تنظیم الکتریکی، 4 × درایو 0.18kw

غلتکی راهنمای زیر غلتکی کشش بالا نصب

7. پل متر - واقع در منطقه از بخش پارچه تغذیه.

8. دستگاه پارچه تغذیه

دو برس pin- دستگاه غذا، لبه پارچه دستگاه کشش

چپ و راست تنظیم مستقل

درایو 0.37kw 2 ×

E + L دستگاه لبه uncurler

9. زنجیره تکنولوژی بالا نقاله مجهز

پارچه مسیر وارد 4500mm طول دارد

متصل شده توسط یک سیم عرض جوشکاری مدولاسیون،

فشار قلم مو لبه پارچه در پارچه مجموعه منطقه را وارد کنید،

tensioner زنجیره ای پنوماتیک،

زنجیر و آهنگ در اتاق

درایو های زنجیره ای کواکسیال

بازگشت افقی بازی زنجیره ای صفحه پین، زنجیره ای روانکاری با دوام،

پارچه پلت فرم

راهنمای غلتکی پین کردن

10. الکتریکی زنجیره ای دستگاه تنظیم عرض

یک پیچ در داخل منطقه طول، درایو 0.55kw

چهار پیچ در یک محفظه گرم

یک پیچ در پارچه خارج منطقه، درایو 0.55kw است

را وارد کنید و خروج از پارچه هستند عرض نمایش داده

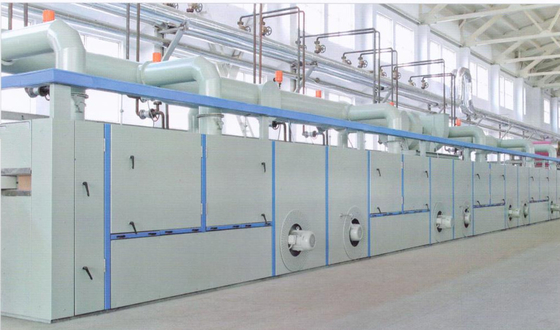

اتاق 11. حرارتی

قاب اتاق از 6 # آهن زاویه و فولاد کانال 8 # جوش داده شده با هم ساخته شده است.

5 اتاق گرم، در هر اتاق 3000MM طولانی است

حرارت عایق درب از نخ 1.2mm فولاد نورد سرد و 100mm ضخامت، پر از مواد عایق و سیلیکون نوار لاستیکی استفاده می شود برای آب بندی ساخته شده است.

با خواص عایق حرارتی کارآمد

دو فیلتر، فیلتر های سطح بالا را می توان از عملیات دستگاه تمیز، از درب باز نمی شود و پایین

فیلتر پایین محفظه محافظت از تهویه

جریان CAD KLD نرم نوع خروجی اسپری

دراز بکش و در طراحی جریان هوا

12. محفظه گرم قبل و بعد از اتاق عایق

ورود و خروج از پارچه دارند مانع باد

13. عایق حرارت پایین

پانل های عایق ویژه، با 100mm میرسیم فیبر و مواد معدنی ضخامت

در پایین محفظه گرم

14. سیستم گردش خون هوا "مجرای دو"

جدا کردن مجرای فوقانی و تحتانی و کنترل دستی جریان هوا.

5 اتاق گرم، هر اتاق دارای 2 طرفداران گردش.

FM اتصال مستقیم به موتور و فن، قدرت است 7.5KW / 1740rpm، حداکثر سرعت 1740rpm است.

5 مجموعه از دستگاه مدولاسیون فرکانس، هر 15KW قدرت.

15. سیستم های حفاظتی

قطع برق به طور خودکار قطع ضربات جریان هوا به پارچه

هنگامی که شما را در، سیستم حافظه تنظیم مجدد خودکار

سیستم 16. حرارتی

نفت انتقال حرارت

حداکثر. درجه حرارت: 220 ℃

17. دستگاه های خروجی

2 مجموعه از اگزوز فن، مدولاسیون فرکانس درایو موتور.

هر قدرت موتور 3KW است.

18. خنک کننده منطقه جریان CAD خروجی -Spray هوا

از 1000mm بلند، موتور درایو به طور مستقیم وصل

قدرت 5.5KW است. سرعت چرخش 1500RPM است

19. پیکربندی لوازم برقی

همه درایو های نقاله تصویب موتور کنترل فرکانس

زمانی که توقف نرمال و توقف اضطراری،

کنترل کم کردن سرعت به توقف کامل

دستگاه های کنترل و کنترل تجهیزات در پارچه منطقه و پارچه خارج منطقه وارد است.

جعبه های الکتریکی

سیم قبل از آرایش، طراحی مناسب به بالاترین درجه حرارت 40 درجه و رطوبت نسبی 90٪

درایو تسمه نقاله، کابل موتور

دیگر کابل برق کوچک

گردشی کابل فن

کابل های کنترل، آماده برای استفاده مرتب شده اند.

پارچه از بخش

20. پارچه پلت فرم و کشش غلطک

3KW درایو

2 آب رولر خنک کننده، هر قطر 570MM است

J - جعبه پارچه خارج

21. پارچه ضد متر

22. دستگاه تحویل پارچه (بچینگ و قابل بافت ترکیب دستگاه)

غلطک کشش و رحمت با عایق پارچه متصل شده و کار با هم به درایو

تنش پارچه را می توان تنظیم

وسیعی بافتند از 1000mm است

قطر دستگاه دوز از 1500mm است

23. عملکرد بالا حذف استاتیک

نوار یون در دستگاه دوز از است.

24. یکی از مجموعه از ابزار

25. یک دسته ای از قطعات پوشیدن

رنگ

پانل ابزار و قطعات کابینه محفظه برای رنگ درخشان آبی، آبی (RAL5007)
برخی از ویژگی های یک درمان ضد زنگ سازگار باشد، مانند رنگ و یا پوشش گالوانیزه در رنگ نقره ای خاکستری، کابینه خاکستری است.
